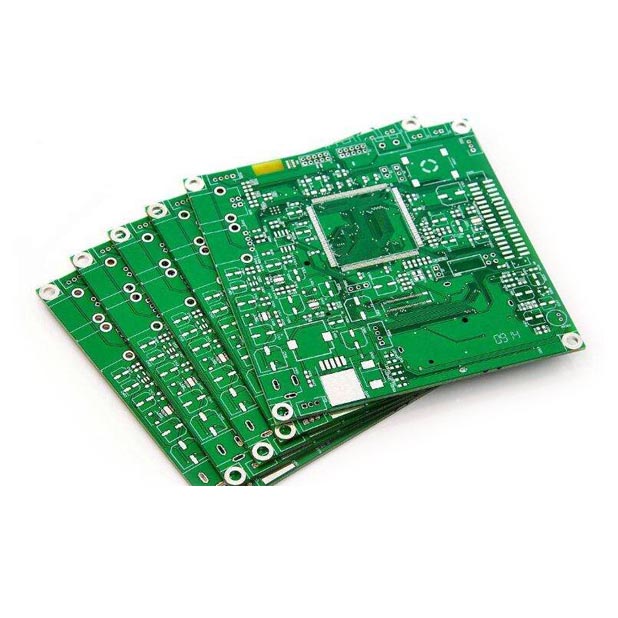

Ang Multilayer PCB (nakalimbag na circuit board) ay malawakang ginagamit para sa mga kable ng multi-layer circuit at koneksyon sa mga elektronikong aparato. Kasama sa mga pangunahing gamit nito ngunit hindi limitado sa mga sumusunod na puntos:
Una, pinapayagan ng multilayer PCB ang mas kumplikadong disenyo ng circuit sa isang limitadong puwang. Sa pamamagitan ng pagdaragdag ng bilang ng mga layer, ang mga taga -disenyo ay maaaring mag -ayos ng mga circuit at signal sa pagitan ng iba't ibang mga layer, sa gayon
Pagbabawas ng panghihimasok sa isa't isa at pagpapabuti ng integridad ng signal. Mahalaga ito lalo na sa mga high-frequency at high-speed application, tulad ng mga computer, kagamitan sa komunikasyon, at mga high-end na consumer electronics.
Pangalawa, habang nagbibigay ng elektrikal na paghihiwalay,Multiply-layer rigid PCBMaaari ring epektibong mabawasan ang pangkalahatang sukat at bigat ng circuit board. Para sa mga maliliit na elektronikong aparato tulad ng mga smartphone, tablet, at mga naka -embed na aparato, ang mga multilayer PCB ay maaaring suportahan ang mga kumplikadong pag -andar nang hindi kumukuha ng sobrang puwang, na tumutulong upang magdisenyo ng mas magaan at mas portable na mga produkto.
Bilang karagdagan, ang multilayer PCBS ay nagdaragdag din ng kakayahang umangkop sa proseso ng pagmamanupaktura. Maaaring ipamahagi ng mga taga -disenyo ang iba't ibang mga module ng functional sa iba't ibang mga layer upang mapadali ang kasunod na pagpupulong at pagsubok. Lalo na saMultiply-layer rigid PCBay partikular na kilalang.
Ang pinakamalaking pagkakaiba sa pagitanMultiply-layer rigid PCBAng mga board at single-sided at double-sided boards ay ang pagdaragdag ng panloob na kapangyarihan at ground layer. Ang mga network at ground network ay pangunahing na -ruta sa layer ng kuryente. Sa PCB multilayer boards, mayroong conductive metal sa magkabilang panig ng bawat layer ng substrate, at ang mga espesyal na adhesives ay ginagamit upang ikonekta ang mga board nang magkasama, at mayroong materyal na insulating sa pagitan ng bawat board. Gayunpaman, ang mga kable ng multilayer ng PCB ay pangunahing batay sa tuktok at ilalim na mga layer, na pupunan ng gitnang layer ng kable. Samakatuwid, ang disenyo ng multiply-layer rigid PCB boards ay karaniwang pareho sa paraan ng disenyo ng mga dobleng panig na board. Ang susi ay kung paano mai -optimize ang mga kable ng panloob na layer ng elektrikal upang gawing mas makatwiran ang mga kable ng circuit board. Ang hindi maiiwasang produkto ng pag -unlad ng multifunctional, malaking kapasidad at maliit na dami.
Ang PCB ay isang circuit board na ginawa sa isang katulad na paraan sa pag -print, kaya ang mga karaniwang PCB ay nakipag -ugnay nang magkasama sa ilang mga layer, at ang bawat layer ay may isang resin insulating substrate at isang layer ng metal circuit. Ang pinaka pangunahing PCB ay nahahati sa 4 na layer. Ang mga tuktok at ilalim na circuit ay mga functional circuit, pag -aayos ng pinakamahalagang circuit at sangkap, at ang gitnang dalawang circuit ay mga ground layer at power layer. Ang kalamangan ay maaari itong gumawa ng mga pagwawasto sa mga linya ng signal at mas mahusay na pagkagambala sa kalasag. Sa pangkalahatan, ang 4 na layer ay sapat para sa normal na operasyon ng PCB, kaya ang tinatawag na 6 na layer, 8 layer, at 10 layer ay talagang nagdaragdag ng mas maraming mga layer ng circuit upang mapabuti ang de-koryenteng kapasidad ng PCB, iyon ay, ang kapasidad ng pagdadala ng presyon.
Samakatuwid, ang pagtaas ng bilang ng mga layer ng PCB ay nangangahulugan na mas maraming mga circuit ang maaaring idinisenyo sa loob. Para sa memorya, kailan mo kailangan upang madagdagan ang bilang ng mga layer ng PCB? Ayon sa nasa itaas, malinaw naman kapag ang elektrikal na kapangyarihan ng PCB ay masyadong malakas o masyadong mataas. Kailan ang boltahe at kasalukuyang ng memorya ng PCB ang pinakamalakas? Ang mga manlalaro na naglaro ng overclocking ay malalaman na kung nais ng memorya na makamit ang mas mahusay na pagganap, dapat itong ma -pressure upang madagdagan ang dalas ng operating. Samakatuwid, hindi mahirap para sa amin na tapusin na kapag ang memorya ay maaaring magamit sa mataas na dalas o overclocked.
